pab Optimierung optischer Freiformflächen

Einfache Beispiele

Fokus Punkt

images/idea.de.png.stamped.png|
-+

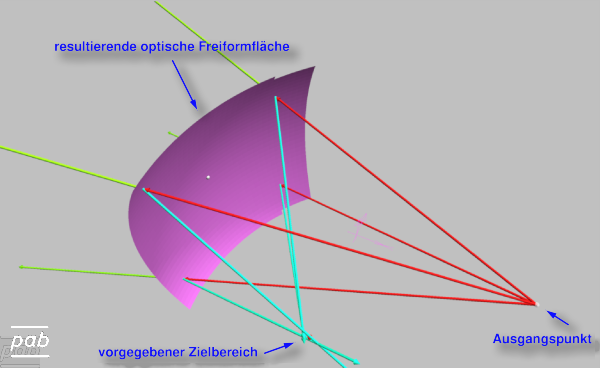

In diesem Fall lautet die optische Zielvorgabe: Alle Lichtstrahlen, die von einem Punkt ausgehen, sollen auf einem zweiten fokussiert werden. Die Fläche ergibt sich entsprechend, wie die nachträgliche Strahlverfolgung zeigt: Rote Strahlen gehen vom Startpunkt aus, hellblaue wurden an der Fläche reflektiert und grüne gehen durch die teil-transparente hindurch. Die hellblauen treffen sich planmäßig im vorgegebenen Zielgebiet.
Wird das Ziel verschoben, ändert sich die Fläche entsprechend, wie diese webm Animation zeigt.
In diesem einfachen Fall ist die Fläche aus mathematischen Gründen die Teilfläche eines Ellipsoids, unsere Methode funktioniert aber auch bei komplexeren Vorgaben, die nicht durch eine mathematisch geschlossene Form definiert werden können:

Fokus Linie

images/idea-line.de.png.stamped.png|
-+

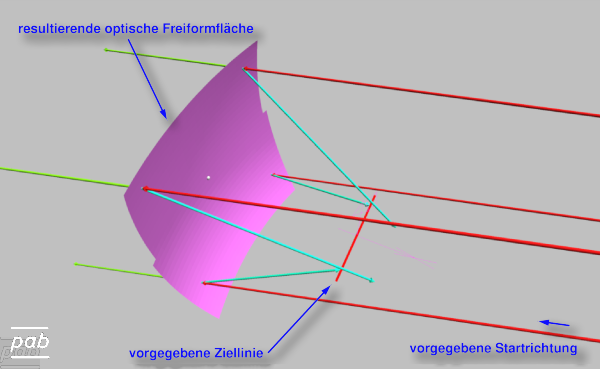

Dieser Fall zeigt die Leistungsfähigkeit der Methode, in dem das Zielgebiet eine Linie ist. Zusätzlich ist die Startbedingung jetzt parallele Strahlen, die aus einer bestimmten Richtung einfallen. Eine Änderung der Linienlänge zeigt diese webm Animation, wobei die Kurvenkrümmung bei längerer Linie in einer Richtung flacher wird. Die Krümmung ist eine direkte Folge die Zielgebietsvorgabe.
In diesem Fall ist die zwei-achsige Krümmung weder ein Paraboloid, noch ein Ellipsoid, sondern nur durch eine allgemeine NURBS Fläche beschreibbar.

Freiformflächen mit optischer Funktion

Traditionelle CAD Definition der Freiformflächen

Form und Material definieren die optischen und visuellen Eigenschaften einer Fläche. Die Handhabung von Freiformflächen ist in CAD Programmen, wie z.B. CATIA, sehr leistungsfähig, generieren die Fläche aber meist nicht aus optischen Vorgaben.

Unsere direkte Definition der Freiformfläche durch die optische Zielvorgabe

Unsere Programme generieren die Freiformfläche aus den optischen Vorgaben, d.h. wie die Lichtstrahlen an der Fläche reflektiert werden sollen. Damit ergibt sich eine Fläche mit den gewünschten Eigenschaften in nur einem Programmlauf. Diese Fläche kann danach in 3D CAD Programme übernommen werden. Das Trimmen der Flächenränder erfolgt in der Einbausituation im CAD Programm.
Diese Methode bietet einige Vorteile:

Anwendungen

Die Methode kann von uns auf alle Probleme angewendet werden, bei denen eine reflektierende oder transparente Abdeckung oder ein Reflektor erzeugt werden soll. Bisher wurden mit ihr erfolgreich diese Fälle bearbeitet:
